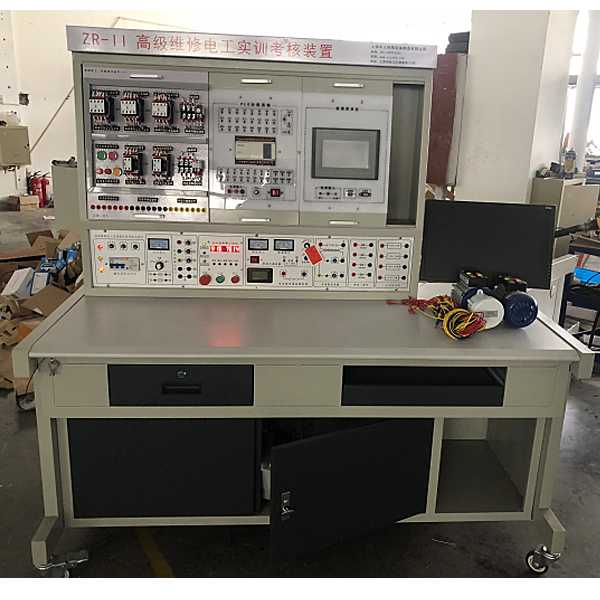

一、概述
高等维修电工及手艺培训查核实训拆卸是按照休息和社会保证部颁发的“工人品级规范”和“职业手艺判定”的请求而设想的，它合用于《低级维修电工》、《中级维修电工》和《高等维修电工》课本请求的电气节制线路，经由进程拆卸装备的plc可编程节制器和变频调速器及响应实训模块的操练，疾速把握课程请求的现实利用手艺和操纵手艺，具备针对性、适用性、迷信性和进步前辈性，它能知足中、高等维修电工查核纲领的请求，是各休息职业手艺判定局部、大中专院校、技校中、高等维修电工手艺查核的抱负装备。
二、拆卸特色：
1.电气节制线路元器件都装在作为挂板的拆卸板上，操纵便利、改换便利，便于扩大功效或开辟新实训，操纵内容的挑选具备典范性和适用性；
2.操纵台只要三相四线的交换电源，便可投入利用；
3.手艺培训用的节制线路和经出格设想的小电机,可摹拟工场中各种电气拖动体系, 并可知足维修电工的拆卸、调试、毛病阐发及解除的手艺请求；
4.拆卸设有电压型和电流性泄电掩护器，能确保操纵者的人生宁静；
5.一切元器件都经由进程导线引到接线端子上，先生接线时只要在端子长遏制接线，有益于掩护元器件；
6.经由进程走线槽遏制走线，遏制工艺布线操练。
7.具备按时兼报警记实仪，为先生实训手艺的查核供给一个统一规范。
三、手艺机能：
1.输出电压：三相四线（或三相五线）～380V±10%  50Hz
2.任务环境：温度-10～＋40℃  绝对湿度＜85%（25℃）海拔＜4000m
3.拆卸容量：＜1.5KVA
4.重    量：120Kg
5.形状尺寸：1600×700×1600mm
6.泄电掩护举措电流：≤30mA；泄电掩护举措时候：≤0.1s。
7.假造多用表参数：
交换电压量程档位分：10、50、250、1000
直流电压档位分：0.25、1、2.5、10、50、250、1000
欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K
电流表档位：50μa、0.5、5、50、500
BATT：1.2-3.6V，RL=12Ω
BUZZ：R×3
红外发射检测功效：垂直角度±15°间隔1-30cm、三极管丈量孔
四、拆卸的根基设置装备摆设及功效
（一）DW02 电源节制箱
主控屏为铁质双层亚光密纹喷塑规划。
（二）主控功效板装备资本
1. 三相四线电源输出，经泄电掩护器后，颠末总开关，经由进程起、停按钮节制打仗器通断，并设有急停节制按钮；
2. 节制屏上有450V指针式交换电压表1只，经由进程波段开关切换能够观察三相电网电压；
3. 按时器兼报警记实仪（办事办理器），日常平凡作为时钟利用，具备设按时候、按时报警、堵截电源等功效；还能够主动记实因为接线或操纵毛病所形成的泄电告警、电源短路的总次数，为先生实训手艺的查核供给一个统一的规范；
4. 智能型多功效交换电路丈量电表：八位LED显现，可同时丈量任务电路中电流I、电压V、功率KW、电能KWh、任务时候T。精度1.0级。
5. 交换高压电源：设有变压器一只，原边220V、副边26V和6.3V的交换电压，6.3V用于旌旗灯号唆使灯电源，26V用于能耗制动中整流电路的交换电源；
6. 有4只5408二极管，用于能耗制动的整流电路；
7. 三只75Ω/75W电阻用于电念头降压启动、一只10Ω/25W用于异步电念头的能耗制动。
8.维修电工电子电机与职业资历培训考评仿真软件
本软件为apk的格局，可在PC端利用，也可在挪动端利用，本软件便可手动设置毛病也能主动设置毛病，本软件经由进程电路图中绿色的框挑选手动设置毛病点（最多能够设置39个毛病点），也能够经由进程体系主动遏制随机1个毛病点设置，随机两个毛病点设置，随机三个毛病点设置，随机四个毛病点设置，随机五个毛病点设置，本软件内有东西箱，元件库，缩小镜，电路图等功效，可经由进程东西箱可挑选万用表遏制检测，经由进程元件库挑选适合的元件，经由进程缩小镜能够清晰的领会各个元器件及电路。本软件经由进程电念头星三角启动节制电路毛病的设置，并颠末各种排查，让先生领会电念头星三角启动节制电路的任务道理及电路规划。
9.假造频谱仪、逻辑阐发仪、示波器、三用表仿真软件
本软件为apk的格局，可在PC端利用，也可在挪动端利用，本软件的功效有：电阻的丈量、交换电压的丈量（丈量变压器，若变压器丈量烧坏多用表时，冒黑烟提醒并能够重置多用表）、晶体管的极性判定、直流电压丈量（通电流表档时灯光亮）、直流电流的丈量、和电容黑白的判定。本软件可肆意拖动白色与玄色笔头，2个笔头拖拽至被测物体上定位时显现红圈，如不决位精确无红圈显现，并在遏制毛病操纵的时（如所选量程毛病、所测数据毛病等等），仪表指针将无反映、提醒毛病从头丈量等，本多用表可挑选交换电压档，直流电压档，电阻档，电流档，电阻调0，并且可缩小显现数据，可清晰旁观所测数据巨细。先生能够经由进程本软件进修多用表的准确利用体例。
10.机器实训宁静教导假造仿真软件
本软件基于unity3d开辟，软件接纳三维周游的情势，可经由进程键盘节制挪动，鼠标节制镜头标的目的，设有机器宁静间隔尝试，机器宁静掩护拆卸尝试、机器宁静防护设想根本查核，尝试遏制时，三维周游画面接纳箭头与足迹图案提醒挪动至尝试地位，机器东西四周圆圈显现了任务半径，尝试进程伴有三维机器人的对话框提醒。内容以下：
A、机器宁静间隔尝试内容包含避免高低肢涉及风险区的宁静间隔尝试（内分2种围栏高度与启齿巨细），挑选进入后，镜头前弹出GB23821-2009《机器宁静避免高低肢涉及风险区的宁静间隔》请求，毛病树模：尝试进程为人体进入机器东西任务半径遭到风险后，赤色画面与语音提醒收到机器风险，并回至原位并遏制下一尝试，终究一步为准确做法。
B、机器宁静掩护拆卸尝试分为宁静联锁开关、宁静光幕、宁静垫、宁静激光扫描仪等掩护拆卸尝试，可选种别（宁静输出、宁静节制、宁静输出、其余）、出产厂家、产物列表（宁静联锁开关、宁静光幕、宁静垫、宁静激光扫描仪、宁静节制器、宁静继电器、宁静护栏）。拆卸地位有蓝色闪灼框架提醒，尝试流程：挑选宁静护栏并拆卸、挑选宁静连锁开关（或挑选宁静光幕、宁静垫、宁静激光扫描仪）并拆卸、挑选宁静节制器并拆卸至电气节制箱、挑选宁静继电器并拆卸至电气节制箱、点击电气节制箱上的启动按钮。若进入风险地区时，体系将提醒报警音，且机器东西遏制任务，挑选电气节制箱上的复位按钮可遏制。
C、机器宁静防护设想根本查核请求实现机器宁静体系的拆卸，准确拆卸宁静护栏、宁静联锁开关、宁静光幕、宁静垫、宁静激光扫描仪、宁静节制器、宁静继电器、24V电源、旌旗灯号灯及急停按钮，查核分为十个查核点，局部查核点有3个选项，由先生自在挑选，终究10项查核点选好后，提交确认，体系主动得出总分数和各查核点的得分环境。
D、软件须为全体统一平台，不得以零丁的资本揭示。
E、同时为客户供给本软件的VR拆卸包便利用户拓展为VR尝试，VR装备及软件拆卸调试不需供给。
（三）实训桌
实训桌为钢木规划，桌面为防火、防水、耐磨高密度板、规划坚忍，外型雅观风雅。带有柜子，别离可安排挂件和实训物品。
（四）PLC实训套装
PLC实训套装一：
1、音乐喷池摹拟节制  2、答题器摹拟节制  3、拆卸流水线的摹拟节制 4、十字路交通灯摹拟节制  5、主动轧钢机摹拟节制 6、天塔之光/电视塔电波摹拟节制
PLC实训套装二：
1、主动送料卸车/传递带摹拟节制  2、多种液体夹杂拆卸/搅拌机摹拟节制 3、主动售货机摹拟节制 4、水塔主动供水摹拟节制  5、邮件分拣摹拟节制
PLC实训套装三：
1、根本输出/输出尝试  2、四层电梯主动节制  3、中心继电器
PLC实训套装四：
1、电镀体系摹拟节制  2、洗衣机主动节制  3、LED七段数码管显现节制
五、实训名目
1.三相异步电念头间接启动节制电路
2.三相异步电念头点动节制电路
3.三相异步电念头自锁节制电路
4.三相异步电念头按钮联锁正反转节制电路
5.三相异步电念头打仗器联锁正反转节制电路
6.三相异步电念头两重联锁正反转节制电路
7.三相异步电念头任务台主动来回节制电路
8.两台三相异步电念头挨次启动、挨次停转节制电路
9.三相异步电念头的两地节制电路
10.打仗器节制的Y-△节制
11.时候继电器节制的Y-△节制
12.三相异步电念头单向启动反接制动节制电路
13.三相异步电念头无变压器半波整流单向启动能耗制动节制电路
14.三相异步电念头有变压器全波整流单向启动能耗制动节制电路
15.三相异步电念头正反转启动能耗制动节制电路
16.单相鼠笼电念头电容启动节制电路
17.双速交换异步电念头手动变速节制电路
18.双速交换异步电念头主动变速节制电路
19.断电延时直流能耗制动的Y-△启动节制电路
20.通电延时带直流能耗制动的Y-△启动节制电路
21.三相异步电念头两重联锁正反转能耗制动节制线路
22.三相异步电念头两重联锁正反转启动反接制动节制线路
23.C620型车床电气节制线路
24.电动葫芦电气节制
25.Y3150滚齿机节制电路
26.可编程节制器的根基指令操纵
27.音乐喷池摹拟节制尝试
28.答题器摹拟节制尝试
29.拆卸流水线的摹拟节制尝试
30.十字路交通灯摹拟节制尝试
31.主动轧钢机摹拟节制尝试
32.天塔之光/电视塔电波摹拟节制尝试
33.主动送料卸车/传递带摹拟节制尝试
34.多种液体夹杂拆卸/搅拌机摹拟节制尝试
35.主动售货机摹拟节制尝试
36.水塔主动供水摹拟节制尝试
37.邮件分拣摹拟节制尝试
38.四层电梯主动节制尝试
39.中心继电器尝试
40.电镀体系摹拟节制尝试
41.洗衣机主动节制尝试
42.LED七段数码管显现节制尝试
42.PLC节制的三相异步电念头正反转节制
43.PLC节制的三相异步电念头Y-△启动节制
44.PLC节制的三相异步电念头降压启动节制
45.PLC节制的三相异步电念头能耗制动节制
46.变频器功效参数设置与操纵
47.变频器报警与掩护功效
48.多段速率挑选变频调速
49.内部端子点动节制
50.节制电机正反转活动节制
51.节制电机运转时候操纵
52.刹时停电变频器参数设定
53.内部电压变频调速
54.内部电流变频调速
55.三相异步电念头的变频开环调速
56.PLC节制变频器内部端子的电机正反转
57.PLC节制变频器内部端子的电机运转时候节制
58.基于PLC数字量节制体例的多段速
59.基于PLC通信体例的变频器开环调速
60.基于PLC通信体例的速率闭环节制
61.变频器恒压供水体系的摹拟
62.基于触摸屏节制体例的根基指令编程操练
63..基于触摸屏节制体例的LED节制
64..PLC、触摸屏与变频器通信节制
六、实训组(zu)件设(she)置装备摆设(she)
