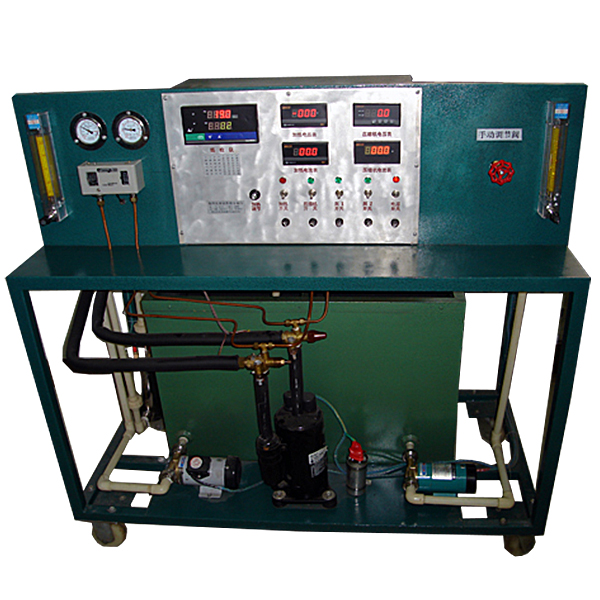

“制冷紧缩机机能测试实训装配”，装备全封锁式制冷紧缩机、冷凝器、蒸发器等制冷体系实在部件，并设有智能温度调理仪、流量计、压力表、电压表、电流表等丈量仪表。岂但能开设制冷紧缩机机能参数的测定实训，还能遏制制冷轮回根基道理的演示实训。合用于职业院校制冷专业相干课程的讲授实训。
一、 装配特色
1.本实训装配根据国际规范GB/T 5773-2004容积式制冷紧缩机机能实训方式成立，以“蒸发器液体载冷剂轮回法”为首要丈量，以“水冷冷凝度量热器法”作为帮助丈量
2.接纳1匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，体系规划松散、规划公道，外型雅观风雅
二、 手艺机能
1.输出电源：单相三线～220V±10% 50Hz
2.任务情况：温度-10℃～+40℃ 绝对湿度＜85%(25℃) 海拔＜4000m
3.装配容量：＜2.5kVA
4.制冷剂：R22
5.制冷量：1.3kW
6.重 量：100kg
7.形状尺寸：120cm×60cm×142cm
三、 根基设置装备摆设及功效
1.节制屏
接纳双层亚光密纹喷塑规划，外型新奇。最下层安排制冷体系，可直观展现制冷体系规划；正面设有电源节制及丈量仪表功效板。底部装有四个带刹车的万向轮，便于挪动和牢固。
2.制冷体系
1匹全封锁紧缩机、卧式壳管式冷凝器、视液镜、枯燥过滤器、手动节省阀、储液器和干式蒸发器
3.轮回水体系
（3） 水泵2只
首要手艺参数为：
额外功率：95W
额外扬程：6m
额外流量：1.08立方米/小时
（4） 水箱1只
接纳不锈钢材料制成，别离为冷凝器轮回水箱和蒸发器轮回水箱
（5） 加热器1只（功率1000W）
输出功率可经由过程电位器遏制调理，用于加热蒸发器轮回水
5.丈量仪表
（5） 功率表2只（精度0.5级）
别离丈量加热功率和紧缩机功率。经由过程键控、数显窗口实现人机对话的智能节制情势，可丈量负载的有功功率、无功功率、功率因数、电压、电流、频次及负载的性子；并能够储存、查问15组功率和功率因数的测试数据
（6） 数显温度表1只（精度0.5级）
接纳PT100铂电阻作传感器，丈量规模-50～150℃。经由过程琴键遏制切换，共测8组温度参数，别离为紧缩机吸气口温度、紧缩机排气口温度、冷凝器出口温度、蒸发器入口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度
（7） 真空压力表2只（精度2.5级）
量程为-0.1～1.5MPa和-0.1～3.5MPa，别离及时丈量制冷体系高压侧压力和高压侧压力
（8） 流量计2只（精度0.5级）
接纳玻璃转子流量计，量程为16～160ml/min，别离丈量冷凝器和蒸发器冷却水流量
6.节制仪表
高高压压力节制器1只：及时监测制冷体系高压侧压力和高压侧压力，当高压高于设定值或高压低于设定值时，节制器收回节制旌旗灯号堵截紧缩电机源
7.单片机、plc可编程设想与节制假造仿真软件：
本软件基于unity3d开辟，内置尝试步骤、尝试指点书、电路图、组件列表、毗连线路、接通电源、电路图、场景重置、前往等按钮，在连线及代码准确后，能够经由过程启动/遏制、正向活动、反向活动按钮操纵三维机床模子活动，在毗连线路状况下，三维机床模子可遏制减少/减少、平移。
1.继电器节制：浏览尝试指点书，并进入尝试，经由过程识读电路图，挑选组件列表中的继电器、热继电器、开关等元器件以拖拽的情势规划至电器柜中，限位器置于三维机床模子上，可挑选盖盖子，局部元器件称号可重定名，而后点击毗连线路按钮，将端子对端子遏制连线，将机床电路毗连胜利后，挑选接通电源，遏制操纵，若组件或线路毗连毛病将弹出提醒毛病框，可随时遏制场景重置。
2.plc节制：尝试同继电器节制，增添PLC节制功效，在连线实现后，经由过程PLC编码按钮，进入法式编写界面，编写正向与反向2条法式，共有12个梯形图标记，编写实现后，挑选提交遏制法式考证。考证胜利后，接通电源遏制操纵，组件、线路毗连、代码毛病将弹出提醒毛病框，可随时遏制场景重置。
3.单片机节制：尝试同继电器节制，增添单片机节制功效，在连线实现后，经由过程C编码按钮进入编程界面，输出准确的C说话代码，提交考证胜利后，接通电源遏制操纵，组件、线路毗连、代码毛病将弹出提醒毛病框，可随时遏制场景重置。
四、 实训名目
1.熟习蒸汽紧缩式制冷轮回体系的根基规划和任务道理
2.领会国际规范GB/T5773―2004容积式制冷紧缩机机能操纵方式
3.操纵蒸发器液体载冷剂轮回法（主测法）求制冷紧缩机制冷量
4.操纵水冷冷凝器热均衡法（辅测法）求制冷紧缩机制冷量
5.主、辅测制冷量绝对偏差的计较与阐发
6.制冷机组能效比的计较与阐发
