一.产物简介

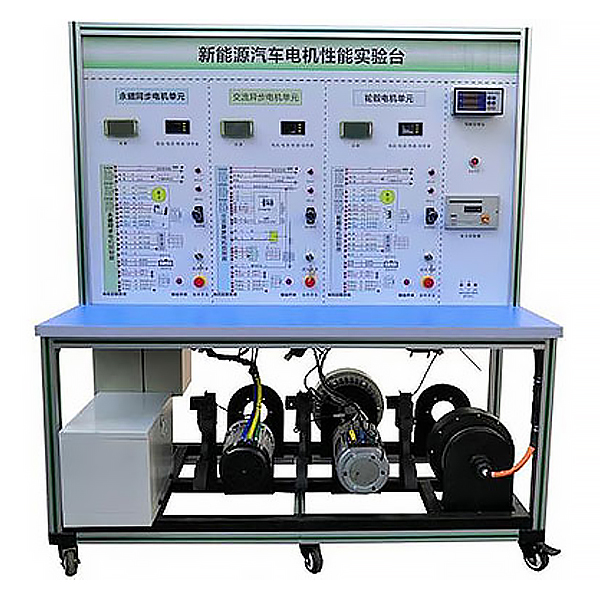

选用纯电动车驱动电机及节制体系(60V2.2KW永磁同步电机)实在器件建造，展现新动力车驱念头电及节制体系的布局与任务道理，装备电机机能检测体系（数显电压电流表、转速表、扭矩表、功率表、磁粉制动器、测试上位机软件）实现电机的首要机能数据测试。合适于各类院校对驱念头电及节制体系实际和维修实训的拆装与掩护、布局与道理认知、体系操纵、功效静态演示、毛病检测与诊断、电机首要机能数据测试讲授须要。
二.产物功效
1.拆卸纯电动车驱念头电及节制体系实在器件、包罗充电机与充电插座、驱念头电、焚烧开关、电机节制器、档位开关、加快踏板、电源开关、DC-DC模块、仪表、继电器、电池等模块等，实在可操纵运转的纯电动车驱念头电及节制体系，展现体系的布局与道理、静态演示体系任务进程。
2.实现纯电动车驱念头电及节制体系布局及道理的认知，休会驾驶员的企图与电机运转之间的干系，可实现驱念头电及节制体系机能各项检测。
3.装备电机机能检测体系（数显电压电流表、转速表、扭矩表、功率表、磁粉制动器、测试上位机软件）实现电机的首要机能数据测试。电机测试上位机软件能够显现一段时候内电机扭矩，转速，功率的变更曲线，能够直观的显现这几项参数在电机加快，加快进程中的变更环境。
4.面板接纳4mm厚铝塑板，立式拆卸面板UV平板喷绘打印有黑色完整规范体系图板；先生可直观对比图板和什物，熟悉和阐发体系的任务道理。
5.面板上拆卸有检测端子、可间接在面板上检测体系电路元件的电旌旗灯号，如电阻、电压、电流、频次旌旗灯号等。
6.多功效仪表实在显现体系电流与电压、转速、档位等数据变更。
7.电机节制器具备诊断接口，经由过程上位机软件停止读取体系数据流信息（包罗刹车开关、档位、电机转速与电压电流、电子油门等任务状况）与毛病内容。8.拆卸毛病摹拟体系，能实现高压电路体系毛病设置及诊断解除，可设置罕见毛病的设置及查核毛病点12个。
9.装备框架接纳40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐侵蚀并易于洁净，台面宽40CM,台面铺装32mm厚黑色高密度复合板,耐久耐用不生锈，带4个带自锁拆卸万向脚轮，便于挪动。
10.配套实训(尝试)指点书等讲授材料，包罗任务道理、实训名目、毛病设置及阐发等要点申明。
11.拆卸宁静掩护拆卸：急停开关、机器式电源总开关、维修开关、动弹部位防护掩护罩、高压宁静防护拆卸与正告提醒。
三.手艺规格
1.形状尺寸（mm）：1500×700×1700(长×宽×高)
2.面板形状尺寸（mm）：1448×940mm（长*宽）
3.挪动脚轮：100*60mm
4.任务温度：-40℃～+50℃
5.驱念头电与节制器：DC60V2.2KW 3000rpm(永磁同步电机)
6.电池：磷酸铁锂离子动力电池组60V20AH带充电机
7.电机机能检测体系：
HCN-101扭矩传感器：扭矩量程:0-±20Nm，精度：±0.5%，转速规模:0-6000转/分，供电：士15VDC，扭矩旌旗灯号:5~15kHz，转速旌旗灯号:60脉冲/转，任务温度：-20-60℃，过载能力:150%，线长:5米；
HN-201扭矩转速功率仪（扭矩表）：供电:220VAC通信：RS485，外供:±15V；
M400数据收罗软件：包罗数据收罗软件和RS485转USB数据线；
磁粉制动器：PBS-20（带DC24V4A可调张力节制器）
SX-96B数显表：数显显现电流、电压、频次、功率、转速值；
8.机器拆卸与钳工拆卸假造仿真软件：本软件基于unity3d开辟，可选6级画质，设有加快器、轴系布局的设想与假造拆装、罕见机器机构设想与仿真，机构资本库，典范机器机构（汽油机策念头的假造拆装），软件为一个全体软件，不能为一个个零丁的资本。
A.加快器设想与假造拆装界面可选涡轮蜗杆圆锥齿轮加快器、二级睁开式圆柱齿轮加快器、圆锥圆柱齿轮加快器、同轴式圆柱齿轮加快器、圆锥齿轮加快器、一级圆柱齿轮加快器。
涡轮蜗杆圆锥齿轮加快器：进入软件后主动播放拆卸内容，视频中各步骤均有笔墨申明
二级睁开式圆柱齿轮加快器：进入软件后接纳视频的情势播放内容，视频内容应包罗：整机称号（扫描二维码可看零部件称号）、拆装演示（包罗拆卸、拆卸）、假造拆装（包罗全体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮加快器、同轴式圆柱齿轮加快器、圆锥齿轮加快器、一级圆柱齿轮加快器：点击进入后主动跳转到edrawings界面，模子均为三维模子，经由过程点击零部件显现零部件称号，可360°全方位扭转、减少、减少、平移，同时可经由过程挪动零部件功效，将全部加快器停止拆卸组装，同时能够挑选主页按钮回到加快器***初始的状况。圆锥齿轮加快器、一级圆柱齿轮加快器增添了拔出横断面功效，可自在拖动横断面察看加快器外部布局。
B.轴系布局的设想及假造拆装界面可选整机认知、拆装演示、实战操纵。
1、整机认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模子与整机称号，肆意整机都可停止360°扭转
2、拆装演示：内置2个案例，将鼠标挪动到某一整机地位时（底座与轴承座除外），该整机主动减少，并显现整机称号，设有拆卸与拆卸按钮，功效由软件主动实现轴系布局拆卸与拆卸。三维场景都可停止360°全方位扭转、减少、减少、平移。
3、实战操纵：三维整机整洁摆放于桌面，由先生手动挑选对应的整机并挪动至轴系布局上，摆放挨次准确且地位准确时整机能力拆卸上去，设有从头起头按钮，便利先生从头停止假造尝试。将鼠标挪动到某一整机地位时（底座与轴承座除外），该整机主动减少，并显现整机称号。
C、罕见机器机构设想与仿真可选搭钮四杆机构设想与阐发、I\II型曲柄摇杆机构设想与阐发、偏置曲柄滑块机构设想与阐发、曲柄摆动导杆机构设想与阐发、搭钮四杆机构轨迹综合、偏疼直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构该当能输出绝对应的参数，由软件主动计较参数，并可停止活动仿真和主动绘制曲线图。
D、机构资本库可选立体连杆机构11种、凸轮机构5种、齿轮机构6种、传念头构8种、抓紧机构11种、轮系机构6种、其余机构（机器装备摹拟）8种
E、汽油机策念头的假造拆装可选曲轴箱装拆演示、曲轴箱假造拆卸、配气系装拆演示、配气系假造拆卸
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、拆卸按钮、从头起头、分化察看按钮，将鼠标挪动到某一整机地位时，该整机主动减少，并显现整机称号，功效由软件主动实现轴系布局拆卸与拆卸。利用分化察看按钮时，曲轴箱或配气系三维模子主动展现爆炸图，可停止360°全方位扭转、减少、减少、平移
2、曲轴箱假造拆卸与配气系假造拆卸的三维整机均整洁摆放于桌面，均由先生手动挑选对应的整机并挪动至机构上，当摆放挨次准确且地位准确时整机能力拆卸上去，设有从头起头按钮，便利先生从头停止假造尝试。将鼠标挪动到某些整机地位时，主动显现整机称号。
四.实训（尝试）名目
1.驱念头电及节制体系掩护与颐养、利用操纵方式;
2.驱念头电毛病诊断与维修;
3.电机节制体系毛病诊断与维修;
4.电念头机能、能量办理检测;
5.手动维修开关在强电回路的感化；
6.高压互锁的掩护感化；
7.车载充电机任务道理和引脚界说，车载充电机罕见毛病和改换,电池充电操纵；
8.DC-DC转换器任务道理和引脚界说，DC-DC转换罕见毛病和改换方式；
9.电机体系零部件构成和功效，驱念头电及节制体系节制道理；
10.驱念头电及节制体系节制参数丈量方式；
11.驱念头电及节制体系罕见毛病和解除方式；
12.电子油门踏板任务道理和引脚界说，电子油门踏板罕见毛病和改换方式；
13.档位节制器（开关）任务道理和引脚界说，档位节制器（开关）罕见毛病和改换方式；
14.电机机能检测尝试实训（电压、电流、转速、扭矩、功率测试）。
15.电机在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变更干系。
16.电机在车辆加快工况下，电机转速、电压、电流、扭矩、功率等参数的变更干系。
17.电机在车辆加快工况下，电机转速、电压、电流、扭矩、功率等参数的变更干系。
18.电机不动弹环境的毛病阐发及解除。
五.根基设置装备摆设
检测节制面板(装有各类检测端子，1448×940m🌠m黑色电路图和任务道理示企图)、仪表、焚烧开关、电机节制器、车载充电器与充电接口、DC-DC转换器、锂动力电池组、电动车电机（永磁同步电机）、刹车开关、档位开关、油门节制拆卸、大电流继电器、电源总开关、急停开关、帮助蓄电池（12V45AH）、电机机能检测体系（数显电压电流表、转速表、扭矩表、功率表、磁粉制动器、测试上位机软件）、电机及扭矩传感器与磁粉制动器毗连器、SX-96B数显表、一体化全铝合金型材搭建的挪动台架（1500×700×1700mm 带自锁脚轮拆卸，带拆卸检测端子的道理面板，面板1448×940mm）、毛病查核体系、装备操纵申明书。
