一.产物简介

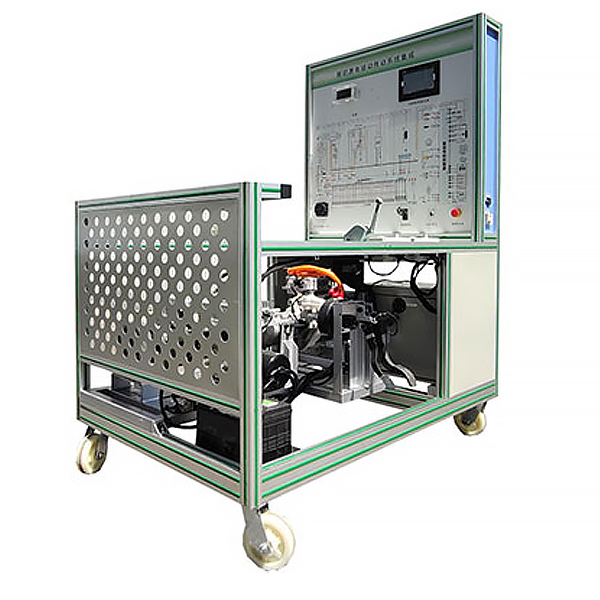

选用纯电动车交换异步电机与节制器、智能工况摹拟体系、锂电池及办理体系（BMS）、仪表、传动体系、电子真空液压制动体系、摹拟加载节制器、加载器、讲授板等实在器件建造的尝试实训台架，可实现动力驱动体系相干的尝试实训内容。合适于各种院校对电驱动传动体系、锂电池及办理体系（BMS）等体系实际和维修实训的拆装与掩护、布局与道理认知、体系操纵、功效静态演示、毛病检测与诊断讲授须要。
二.功效特色
1.锂电池及办理体系（BMS）：动力电池参数停止及时监控、毛病诊断、SOC预算、短路掩护、绝缘检测、充放电节制、平衡等功效，并经由进程CAN总线的体例与带CAN通信的车载充电机等停止信息交互。
2.纯电动汽车动力电池包（动力电池：单体磷酸铁锂电池3.2V50Ah，共24节串连），电池办理体系包罗：电压与温度及电流收罗模块、主控模块等，主控模块经由进程CAN收集与其余模块通信，直观领会动力电池PACK手艺。
3.动力电池包、霍尔电流传感器、充电继电器、放电继电器、预充继电器、总正继电器、总负继电器均设有检测端口，可及时检测体系电路元件的电旌旗灯号，如电阻、电压、电流、频次旌旗灯号等。
4.BMS电池办理体系带主动平衡功效，带开关节制掩护（单体断线、短路、过压、欠压、过流、过温），与车载充电机CAN通信，经由进程BMS节制车载充电机任务，预算SOC(荷电状况)等。
(1)具备单体电压数据收罗、总电压数据收罗、电流收罗、温度收罗。
(2)具备完整的毛病品级报警功效，包罗电压、电流、温度等毛病报警。
(3)具备SOC预算功效。
(4)具备充放电节制功效。
(5)具备主动平衡办理功效。
(6)体系开关无源机器触点。
5.动力电池包显现器（7寸触摸屏）拆卸在面板上，能够察看充放电进程各项参数（显现每节动力电池及时电压与及时温度、放电与充电工况、母线电流、绝缘工况等电池办理信息），可展现动力电池包充放电进程节制逻辑和首要部件参数变更纪律。（配套可普通运转操纵的BMS上位机检测标定软件）。
6.接纳纯电动车电驱动传动体系(包罗电机与节制器、单级变速器、电子真空液压制动、传动等体系)实在器件建造，可实现电动车电力驱动体系功效性测试尝试实训，包罗凹凸速节制、刹车、进步功效、撤退退却功效、充电功效、互锁功效、摹拟加载负载调理等。
7.实现电动车电力驱动体系功效性测试尝试实训。包罗三相绕组直流电阻、相间绝缘、对地绝缘、过载能力、机器特征等。
8.实现电动车电力驱动体系及时监控尝试实训，经由进程上位机软件可展现电机在车辆匀速、加快、加快工况下，电机转速、电压、电流、扭矩等参数的变更干系。
9.智能工况摹拟体系体系：摹拟负载变更接纳可调张力节制器停止切换，摹拟电动车行驶的差别工况（启动、怠速、匀速、加快、加快、泊车及爬坡等）。
10.电机节制器与BMS节制单位具备诊断接口，经由进程上位机软件停止读取体系数据流信息（包罗刹车开关、档位、电机转速与电压电流、电机温度、电机扭矩、电子油门开度、母线端电压/电流，电机节制器输出端电压/电流、制动能量收受接管等任务状况；电池组电压值、充放电流、温度等）与毛病内容。
11.多功效仪表及时显现车速、电压、档位、电流、电池状况参数等。
12.面板接纳4mm厚铝塑板，立式拆卸面板UV平板喷绘打印有黑色完整规范体系图板；先生可直观对比图板和什物，熟悉和阐发体系的任务道理。
13.面板上拆卸有检测端子、可间接在面板上检测体系电路元件的电旌旗灯号，如电阻、电压、电流、频次旌旗灯号等。
14.拆卸毛病摹拟体系，能实现高压电路体系毛病设置及诊断解除，可设置罕见毛病的设置及查核毛病点15个。
15.装备框架接纳40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐侵蚀并易于洁净，台面宽40CM,耐久耐用不生锈，带4个带自锁拆卸万向脚轮，便于挪动。
16.配套实训(尝试)指点书等讲授材料，包罗任务道理、实训名目、毛病设置及阐发等要点申明。
17.拆卸宁静掩护拆卸：急停开关、机器式电源总开关、维修开关、动弹部位防护掩护罩、高压宁静防护拆卸与正告提醒。
18.机器拆卸与钳工拆卸假造仿真软件：本软件基于unity3d开辟，可选6级画质，设有加快器、轴系布局的设想与假造拆装、罕见机器机构设想与仿真，机构资本库，典范机器机构（汽油机策念头的假造拆装），软件为一个全体软件，不能为一个个零丁的资本。
A.加快器设想与假造拆装界面可选涡轮蜗杆圆锥齿轮加快器、二级睁开式圆柱齿轮加快器、圆锥圆柱齿轮加快器、同轴式圆柱齿轮加快器、圆锥齿轮加快器、一级圆柱齿轮加快器。
涡轮蜗杆圆锥齿轮加快器：进入软件后主动播放拆卸内容，视频中各步骤均有笔墨申明
二级睁开式圆柱齿轮加快器：进入软件后接纳视频的情势播放内容，视频内容应包罗：整机称号（扫描二维码可看零部件称号）、拆装演示（包罗拆卸、拆卸）、假造拆装（包罗全体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮加快器、同轴式圆柱齿轮加快器、圆锥齿轮加快器、一级圆柱齿轮加快器：点击进入后主动跳转到edrawings界面，模子均为三维模子，经由进程点击零部件显现零部件称号，可360°全方位扭转、减少、减少、平移，同时可经由进程挪动零部件功效，将全部加快器停止拆卸组装，同时能够挑选主页按钮回到加快器***初始的状况。圆锥齿轮加快器、一级圆柱齿轮加快器增添了拔出横断面功效，可自在拖动横断面察看加快器外部布局。
B.轴系布局的设想及假造拆装界面可选整机认知、拆装演示、实战操纵。
1、整机认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模子与整机称号，肆意整机都可停止360°扭转
2、拆装演示：内置2个案例，将鼠标挪动到某一整机地位时（底座与轴承座除外），该整机主动减少，并显现整机称号，设有拆卸与拆卸按钮，功效由软件主动实现轴系布局拆卸与拆卸。三维场景都可停止360°全方位扭转、减少、减少、平移。
3、实战操纵：三维整机整洁摆放于桌面，由先生手动挑选对应的整机并挪动至轴系布局上，摆放挨次准确且地位准确时整机能力拆卸上去，设有从头起头按钮，便利先生从头停止假造尝试。将鼠标挪动到某一整机地位时（底座与轴承座除外），该整机主动减少，并显现整机称号。
C、罕见机器机构设想与仿真可选搭钮四杆机构设想与阐发、I\II型曲柄摇杆机构设想与阐发、偏置曲柄滑块机构设想与阐发、曲柄摆动导杆机构设想与阐发、搭钮四杆机构轨迹综合、偏疼直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构该当能输出绝对应的参数，由软件主动计较参数，并可停止活动仿真和主动绘制曲线图。
D、机构资本库可选立体连杆机构11种、凸轮机构5种、齿轮机构6种、传念头构8种、抓紧机构11种、轮系机构6种、其余机构（机器装备摹拟）8种
E、汽油机策念头的假造拆装可选曲轴箱装拆演示、曲轴箱假造拆卸、配气系装拆演示、配气系假造拆卸
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、拆卸按钮、从头起头、分化察看按钮，将鼠标挪动到某一整机地位时，该整机主动减少，并显现整机称号，功效由软件主动实现轴系布局拆卸与拆卸。利用分化察看按钮时，曲轴箱或配气系三维模子主动展现爆炸图，可停止360°全方位扭转、减少、减少、平移
2、曲轴箱假造拆卸与配气系假造拆卸的三维整机均整洁摆放于桌面，均由先生手动挑选对应的整机并挪动至机构上，当摆放挨次准确且地位准确时整机能力拆卸上去，设有从头起头按钮，便利先生从头停止假造尝试。将鼠标挪动到某些整机地位时，主动显现整机称号。
三.手艺规格
1.形状尺寸（mm）：1500×1000×1700(长×宽×高)
2.面板形状尺寸（mm）：948×898mm（长*宽）
3.挪动脚轮：100*60mm
4.任务温度：-40℃～+50℃
5.充电输出电源：AC220V±10%50Hz；
6.帮助蓄电池：12V45AH；
7.动力电池范例：磷酸铁锂动力电池（单体电池3.2V50AH，24串）
8.电池组办理体系（BMS）：带CAN通信；
9.动力电池包显现屏：7寸触摸屏；
10.高压大电流继电器：线圈电压：12VDC,最大额外任务电压：1000VDC,额外电流：400A；
11.交换异步电机驱动体系：5KW72VDC，16Nm，3000r/min，防护品级：IP54，天然风冷；
12.变速箱：单级斜齿轮传动，总加快比1：16.7；运转乐音小于70分贝；
13.摹拟负载拆卸：磁粉制动器：PBS-20（带可调张力节制器），额外转矩：20N.m；
四.实训名目
1.动力电池包PACK组装和毗连方式，磷酸铁锂动力电池包布局与道理,动力电池包罕见毛病判定和补缀方式；
2.高压大电流继电器外部布局和道理,高压大电流继电器丈量,高压大电流继电器罕见毛病和改换方式；
3.霍尔电流传感器丈量，霍尔电流传感器罕见毛病和改换；
4.手动维修开关布局道理功效；
5.高压互锁布局道理功效；
6.车载充电机任务道理和引脚界说，车载充电机罕见毛病和改换；
7.DC-DC转换器任务道理和引脚界说，DC-DC转换罕见毛病和改换；
8.电池办理体系BMS布局道理功效；
9.电机驱动体系布局道理功效,电机驱动体系丈量，电机驱动体系罕见毛病和解除方式；
10.电子油门踏板任务道理和引脚界说，电子油门踏板罕见毛病和改换；
11.电动真空泵任务道理和引脚界说，电动真空泵罕见毛病和改换，真空压力传感器模块任务道理和引脚界说，真空压力传感器模块常毛病和改换方式；
12.刹车能量收受接管体系布局道理功效；
13.电机在车辆匀速工况下，电机转速、电压、电流、扭矩等参数的变更干系。
14.电机在车辆加快工况下，电机转速、电压、电流、扭矩等参数的变更干系。
15.电机在车辆加快工况下，电机转速、电压、电流、扭矩等参数的变更干系。
16.电机不动弹环境的毛病阐发及解除。
五.根基设置装备摆设
磷酸铁锂动力电池包及办理体系（带CAN通信，含24单体电池，放电继电器，充电继电器，预充继电器，预充电阻，霍尔电流传感器，维修开关，保险，充电接口，放电接口，高压节制接口，动力电池收罗模块，BMS电池办理体系主控模块，7寸液晶显现屏）、驱念头电及运转局部、电子油门总成、换挡机构总成、仪表（带CAN通信）、变速箱、摆布传动轴、摆布前轮碟刹、磁粉制动器（摆布）、手动张力节制器，助力器带泵总成，真空泵总成、电动真空助力刹车体系、真空压力传感器、真空罐总成、国标充电插口与充电枪、车载充电机（带CAN通信）、DC-DC模块、毛病设置体系、帮助蓄电池（12V45AH）、蓄电池断电开关、急停开关、上位机软件及数据线（电机与电池节制单位）、一体化全铝合金型材搭建的挪动台架（1500×1000&ti🌼mes;1700♔mm ,带自锁脚轮拆卸，带拆卸检测端子的道理面板948×898mm）、毛病查核体系、装备操纵申明书。
