SP-16 智能型高等直线DC机电查验测试手艺尝试装配




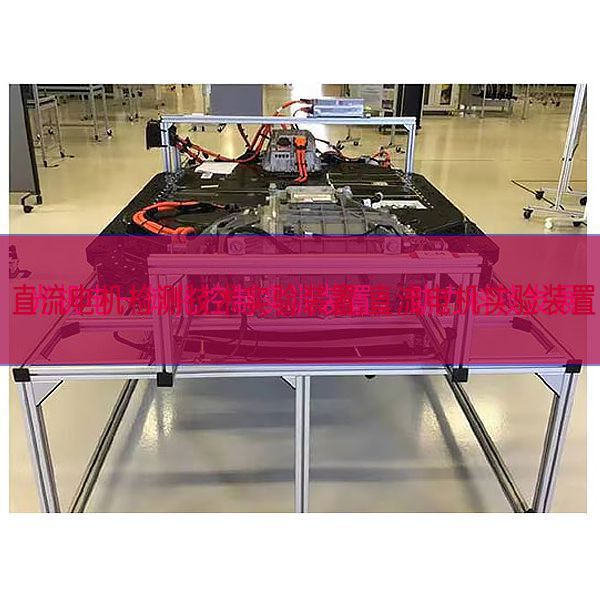

（装备参考图片，详细机关可按须要定做）
一 体系根本简介：
"智能型高等直线DC机电查验测试手艺尝试装配"是直线DC机电对应的机器特征、电气特征的丈量尝试和讲授尝试于一体，配套进步前辈的查验测试节制手腕，对以上各类运转方式实施定量剖析，搜集机电运转的各类功效数值。先生可颠末一个嵌入式触摸屏电脑实现搜集数值的显现、体系节制、载入节制等。
一台基于W i n C E ( 中 文 版 ) 实操体系 、内嵌Homebuilder嵌入版组态体系的触摸屏是独一的人机界面HMI，它在体系中作为数值写入、显现监控及 节制终端。该终端利用RS-485/232毗连口搜集模子块实施通讯，数值搜集模子块将传感器的查验测试值上传给终端实施显现或用来监控，本款讲授装备的终端还可下达实操指令给履行模子块从而实现对程控装备的变更，从而实现对机电电枢电压（V）及负荷的节制。
二 体系首要装备及功效数值：
1.载入装备：磁粉限定举措器
供电电源24V 激磁电流（A）0~0.6A 载入才能0~5N.m
2 .静态扭矩传感器 丈量扭转机电扭矩，丈量规模0~±5N.m 线性输入0~±5V (正反标的目的)
3.直线DC机电： 电枢电压（V）直线DC220V 励磁电压（V）直线DC220V 功率（W）185W ，动弹速率1500转/分钟
4 .220V直线DC调理速率器：
0~220V可调，电压（V）输入线性可控，节制旌旗灯号4-20mA。
5.人机界面HMI装备：
7"高亮TFT液晶显现屏，分辩率800×480，四线电阻式触摸屏，分辩率1024×1024。
WinCE(中文版) 实操体系，内嵌HMIBuilder嵌入版组态体系无穷点。主频400M，内部存储64M，存储装备128M电子盘。
功课电源DC24V
设定有两个2.0的USB毗连口，撑持工程备份及复原，撑持内部写入毗连口装备，如USB鼠标键盘等。
具有两个9毗连口，COM1是RS-232毗连口，COM2具有一个RS-232毗连口和RS-485毗连口
6.三菱plc FX2N-16MR-001.
2路仿照量输入模子块, 4路仿照量写入模子块。
7. 断绝型直线DC电流（A）传感器，丈量规模0-3A，0~±5V线性输入 (正反标的目的) 。
8. 断绝型直线DC电压（V）传感器，丈量规模0-300V，0~±5V线性输入 (正反标的目的) 。
9.基于触摸屏的组态体系运转情况 实现数值搜集及显现 实现电拖体系的系列节制实操。
10.大功率（W）电阻负载单位。
11. 机电导轨，光码盘测速体系，及连轴器。
三 实现尝试内容：
1.直线DC机电空载特征尝试
2.直线DC机电负载尝试
3.直线DC机电效力丈量
4.直线DC机电特征曲折线丈量
5.直线DC机电冷态电阻、温升尝试等
6.直线DC机电的动弹速率、输入转矩、功率（W）、电压（V）、电流（A）丈量
