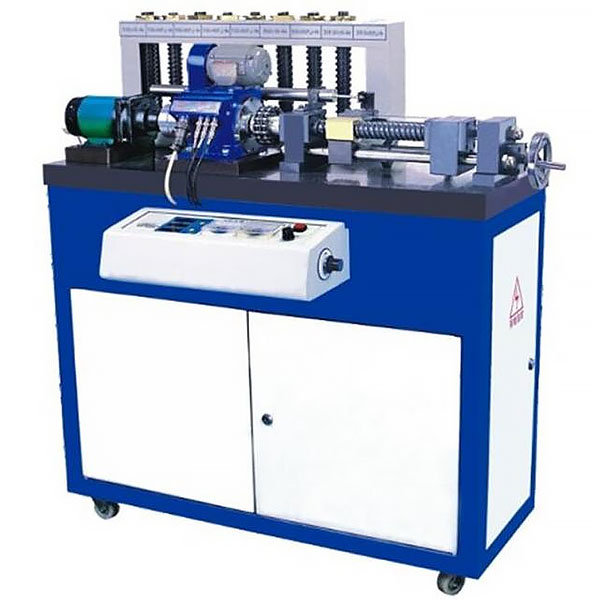

该尝试台可遏制三种牙型共九对差别螺旋副的多少尺寸、位移、受力及传动效力的测试尝试，接纳进步前辈的数据收罗传输体系和数据处置阐发软件，是机器设想尝试室的首要装备之一。
尝试名目内容：
1.矩形、梯形、锯齿形螺旋副多少参数与位移干系测试；
2.矩形、梯形、锯齿形螺旋副的受力测试；
3.矩形、梯形、锯齿形螺旋副的传动效力测试与阐发；
首要手艺特色：
1.尝试台由带加速器的直流调速机电驱动，配有设想奇妙的试件疾速装卸和调剂机构，输出螺杆端装有转矩转速传感器，输出螺母端装有直线位移传感器及负载拆卸。
2.配有三种牙型的螺旋副，此中梯形的有5种导程，矩形及锯齿形的各有两种导程。用来测试差别牙型差别导程的螺旋传动输出转矩及转速、螺母挪动线速度,计较其传动效力。
3.接纳了高精度的ZJ5转矩转速传感器，丈量精度为+0.27%;配有数据收罗减少传输体系和数据处置阐发软件，接纳RS232串口与计较机毗连，可清楚直观地显现各类数据及曲线。
4.尝试台形状为任务台板+箱柜落地式布局，装有可调地脚螺栓和勾当轮，便于尝试室调剂安排。
首要设置装备摆设及手艺参数：
1.被测螺旋副：
(1)中32单、双线矩形罗纹螺距P=10mm导程S=10、20mm；
(2)中32 (1~5)线梯形罗纹螺距P=12mm导程S=12、24、36、48、60mm；
(3)中32单、双线锯齿形罗纹螺距P= 10mm导程S=10、20mm；
2.负载砝码8块5kg/块；
3.公用软件光盘1张；
4.形状尺寸1000x520x870mm;
5.分量160kg。
6.假造仿真讲授体系
机器实训宁静教导假造仿真软件：本软件基于unity3d开辟，软件接纳三维周游的情势，可经由进程键盘节制挪动，鼠标节制镜头标的目的，设有机器宁静间隔尝试，机器宁静掩护拆卸尝试、机器宁静防护设想根本查核，尝试遏制时，三维周游画面接纳箭头与足迹图案提醒挪动至尝试地位，机器工具四周圆圈显现了任务半径，尝试进程伴有三维机器人的对话框提醒。
A、机器宁静间隔尝试内容包罗避免高低肢涉及风险区的宁静间隔尝试（内分2种围栏高度与启齿巨细），挑选进入后，镜头前弹出GB23821-2009《机器宁静避免高低肢涉及风险区的宁静间隔》请求，毛病树模：尝试进程为人体进入机器工具任务半径遭到风险后，赤色画面与语音提醒收到机器风险，并回至原位并遏制下一尝试，终究一步为准确做法。
B、机器宁静掩护拆卸尝试分为宁静联锁开关、宁静光幕、宁静垫、宁静激光扫描仪等掩护拆卸尝试，可选种别（宁静输出、宁静节制、宁静输出、其余）、出产厂家、产物列表（宁静联锁开关、宁静光幕、宁静垫、宁静激光扫描仪、宁静节制器、宁静继电器、宁静护栏）。装配地位有蓝色闪灼框架提醒，尝试流程：挑选宁静护栏并装配、挑选宁静连锁开关（或挑选宁静光幕、宁静垫、宁静激光扫描仪）并装配、挑选宁静节制器并装配至电气节制箱、挑选宁静继电器并装配至电气节制箱、点击电气节制箱上的启动按钮。若进入风险地区时，体系将提醒报警音，且机器工具遏制任务，挑选电气节制箱上的复位按钮可遏制。
C、机器宁静防护设想根本查核请求实现机器宁静体系的装配，准确装配宁静护栏、宁静联锁开关、宁静光幕、宁静垫、宁静激光扫描仪、宁静节制器、宁静继电器、24V电源、旌旗灯号灯及急停按钮，查核分为十个查核点，局部查核点有3个选项，由先生自在挑选，终究10项查核点选好后，提交确认，体系主动得出总分数和各查核点的得分环境。
D、软件须为全体统一平台，不得以零丁的资本揭示。
E、同时为客户供给本软件的VR装配包便利用户拓展为VR尝试，VR装备及软件装配调试不需供给。
机器拆卸与钳工拆卸假造仿真软件：本软件基于unity3d开辟，可选6级画质，设有加速器、轴系布局的设想与假造拆装、罕见机器机构设想与仿真，机构资本库，典范机器机构（汽油机策念头的假造拆装），软件为一个全体软件，不能为一个个零丁的资本。
A.加速器设想与假造拆装界面可选涡轮蜗杆圆锥齿轮加速器、二级睁开式圆柱齿轮加速器、圆锥圆柱齿轮加速器、同轴式圆柱齿轮加速器、圆锥齿轮加速器、一级圆柱齿轮加速器。
涡轮蜗杆圆锥齿轮加速器：进入软件后主动播放拆卸内容，视频中各步骤均有笔墨申明
二级睁开式圆柱齿轮加速器：进入软件后接纳视频的情势播放内容，视频内容应包罗：整机称号（扫描二维码可看零部件称号）、拆装演示（包罗拆卸、拆卸）、假造拆装（包罗全体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮加速器、同轴式圆柱齿轮加速器、圆锥齿轮加速器、一级圆柱齿轮加速器：点击进入后主动跳转到edrawings界面，模子均为三维模子，经由进程点击零部件显现零部件称号，可360°全方位扭转、减少、减少、平移，同时可经由进程挪动零部件功效，将全部加速器遏制拆卸组装，同时能够挑选主页按钮回到加速器最后始的状况。圆锥齿轮加速器、一级圆柱齿轮加速器增添了拔出横断面功效，可自在拖动横断面察看加速器外部布局。
B.轴系布局的设想及假造拆装界面可选整机认知、拆装演示、实战操纵。
1、整机认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模子与整机称号，肆意整机都可遏制360°扭转
2、拆装演示：内置2个案例，将鼠标挪动到某一整机地位时（底座与轴承座除外），该整机主动减少，并显现整机称号，设有拆卸与拆卸按钮，功效由软件主动实现轴系布局拆卸与拆卸。三维场景都可遏制360°全方位扭转、减少、减少、平移。
3、实战操纵：三维整机整洁摆放于桌面，由先生手动挑选对应的整机并挪动至轴系布局上，摆放挨次准确且地位准确时整机能力装配上去，设有从头起头按钮，便利先生从头遏制假造尝试。将鼠标挪动到某一整机地位时（底座与轴承座除外），该整机主动减少，并显现整机称号。
C、罕见机器机构设想与仿真可选搭钮四杆机构设想与阐发、I\II型曲柄摇杆机构设想与阐发、偏置曲柄滑块机构设想与阐发、曲柄摆动导杆机构设想与阐发、搭钮四杆机构轨迹综合、偏疼直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构该当能输出绝对应的参数，由软件主动计较参数，并可遏制活动仿真和主动绘制曲线图。
D、机构资本库可选立体连杆机构11种、凸轮机构5种、齿轮机构6种、传念头构8种、抓紧机构11种、轮系机构6种、其余机构（机器装备摹拟）8种
E、汽油机策念头的假造拆装可选曲轴箱装拆演示、曲轴箱假造拆卸、配气系装拆演示、配气系假造拆卸
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、拆卸按钮、从头起头、分化察看按钮，将鼠标挪动到某一整机地位时，该整机主动减少，并显现整机称号，功效由软件主动实现轴系布局拆卸与拆卸。利用分化察看按钮时，曲轴箱或配气系三维模子主动揭示爆炸图，可遏制360°全方位扭转、减少、减少、平移
2、ꦅ曲轴箱假造拆卸与配气系假造拆卸的三维整机均整洁摆放于桌面，均由先生手动挑选对应的整机并挪动至机构上，当摆放挨次准确且地位准确时整机能力装配上去，设有从头起头按钮，便利先生从头遏制假造尝试。将鼠标挪动到某些整机地位时，主动显现整机称号。
